Спидометр: скорость под контролем

В каждом транспортном средстве обязательно предусмотрен простой прибор, необходимый для контроля скоростного режима и обеспечения безопасности — спидометр. О том, что такое спидометр, как он устроен и работает, а также о существующих типах спидометров и особенностях их эксплуатации читайте в статье.

Назначение спидометра в транспортном средстве

Современные правила дорожного движения в ряде случаев оговаривают максимально допустимую скорость, с которой автомобиль может двигаться в городе, по мостам и магистралям, по различным типам дорог и т.д. Поэтому водитель сталкивается с необходимостью контролировать скорость движения своего автомобиля. Эта задача решается с помощью специального прибора — спидометра.

Спидометр — один из основных приборов любого транспортного средства, позволяющий измерять текущую (мгновенную) скорость ТС. Также все современные спидометры объединены с еще одним прибором — одометром, который позволяет измерять пробег автомобиля. Сегодня спидометр и одометр неразделимы, поэтому здесь мы рассмотрим оба этих прибора.

Интересно отметить, что первые автомобили не имели никаких средств для измерения скорости, так как в этом не было особой нужды — машины конца XIX – начала XX века ездили неспешно, едва обгоняя конные повозки, и не создавали проблем. Однако с течением времени скорости автомобилей росли, и производители стали предлагать простейшие спидометры в качестве, как говорят сегодня, опции. С 1910 года многие автомобили уже имели спидометры в базовой комплектации, что требовалось и новыми редакциями национальных правил дорожного движения.

Первый механический спидометр современной конструкции был установлен в 1923 году на несколько моделей автомобилей Oldsmobile. Это были приборы OSA (Otto Schulze Autometer), в них использовались принципы, которые и сегодня применяются в механических спидометрах. Лишь в 1970-х годах появились спидометры новых систем — с электронными датчиками, с цифровой индикацией и т.д. Однако новые приборы стали массово устанавливаться на автомобили только с 1990-х годов.

Сегодня эксплуатация автомобилей без спидометра или с неисправным спидометром запрещена во многих странах, в том числе и в России. Об этом указывает пункт 7.4 «Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств» действующих ПДД. Поэтому состоянию и работоспособности спидометра необходимо уделять самое серьезное внимание, а в случае поломки незамедлительно решать проблему.

Типы современных спидометров

Все спидометры можно разделить на три большие группы:

• Механические спидометры;
• Электромеханические спидометры;
• Электронные спидометры.

Эти спидометры отличаются способами измерения скорости и отображения результатов измерений.

Механические спидометры. Это традиционное и самое простое решение. В спидометрах этого типа и процесс измерения скорости (а также пройденного расстояния), и индикация производится с помощью механических устройств. В качестве датчика выступает специальная шестерня, соединенная с вторичным валом КПП, а в качестве индикатора — скоростной узел магнитоиндукционного типа со стрелочным указателем и барабанный счетчик (одометр). Ранее использовались барабанные и ленточные спидометры, однако они вышли из употребления 30-40 лет назад.

Электромеханические спидометры. В таких приборах измерение скорости производится с помощью различных электронных или электромеханических датчиков, подключенных к КПП или непосредственно к колесу. Индикация скорости в электромеханических спидометрах осуществляется с помощью миллиамперметра или модифицированного скоростного узла механического спидометра, а индикация пройденного расстояния — счетным барабаном, приводимым в движение шаговым электромотором.

Электронные спидометры. Это дальнейшее развитие электромеханических спидометров, главное отличие заключается в замене одометра — в электронном спидометре он полностью цифровой (на основе ЖК-дисплея). Также некоторое распространение получили спидометры с цифровой индикацией скорости, однако они значительно уступают стрелочным приборам.

Рассмотрим устройство каждого типа спидометров более подробно.

Устройство и работа механического спидометра

Механический спидометр состоит из следующих основных частей:

• Шестеренчатый датчик скорости автомобиля (ДСА);
• Гибкий вал, передающий вращение от датчика на спидометр;
• Скоростной узел спидометра (собственно, спидометр);
• Счетный узел спидометра (одометр).

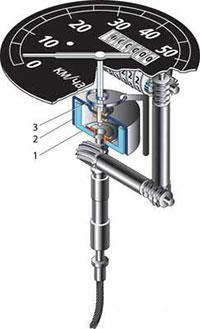

1. магнитный диск
2. алюминиевый колпак
3. возвратная пружина

Основу спидометра составляет магнитоиндукционный скоростной узел, который состоит из обычного постоянного магнита, закрепленного на приводном валу, и катушки, представляющей собой просто плоский алюминиевый цилиндр. Катушка соединена с осью, на конце которой закреплена стрелка спидометра, ось удерживается в подшипниках и соединена с цилиндрической пружиной. Сверху катушка закрыта металлическим экраном, который предотвращает возникновение ложных показаний из-за наличия внешних магнитных полей.

Работа этого скоростного узла основана на эффекте магнитной индукции, порождающей вихревые токи в немагнитном материале. Здесь все очень просто: при вращении магнита в катушке (алюминиевом цилиндре) возникают вихревые токи, которые взаимодействуют магнитным полем этого магнита, и в результате катушка тоже начинает вращаться, однако из-за пружины она только отклоняется на тот или иной угол. Этот угол зависит от скорости вращения магнита, то есть — чем быстрее вращается магнит, тем сильнее отклоняется катушка, и тем большую скорость показывает закрепленная на катушке стрелка.

Крутящий момент на магнит передается от ДСА через гибкий вал. Сам датчик представляет собой шестерню, которая входит в соединение шестерней, закрепленной на вторичном (ведущем) валу коробки передач. Почему выбран именно вторичный вал? Потому что от скорости его вращения зависит и скорость вращения ведущих колес, а значит — и скорость автомобиля.

Однако ДСА в коробке ставится преимущественно на заднеприводных автомобилях, а на машинах с передним приводом датчик устанавливается на привод переднего левого колеса.

От приводного вала во вращение также приводится и одометр. Для этого предусмотрен несложный редуктор, который обеспечивает поворот крутящего момента от гибкого вала и передачу его на счетный узел одометра. Обычно редуктор выполнен на червячных передачах и имеет большое передаточное число — от 600:1 до 1700:1 и более.

Механические спидометры просты и надежны в работе, однако они нередко дают большие погрешности, также некоторые проблемы создает гибкий вал, поэтому сегодня все большее распространение получают электромеханические и электронные спидометры.

Устройство и работа электромеханического спидометра

Электромеханические спидометры — это большое разнообразие конструкций и технических решений. Независимо от конструкции все электромеханические спидометры имеют те же функциональные узлы, что и механические — датчик, скоростной узел и счетный узел. Однако существует несколько различных реализаций этих узлов, а значит — множество видов и разновидностей спидометров. Поэтому удобнее провести классификацию электромеханических спидометров по типу используемых в них датчиков и скоростных узлов.

В электромеханических спидометрах используется три основных типа датчиков:

• Традиционные шестереночные датчики, соединенные со вторичным валом КПП или приводом левого переднего колеса;
• Импульсные датчики, работающие на основе эффекта Холла;
• Индукционные датчики, работающие на основе эффекта электромагнитной индукции;
• Комбинированные датчики (включают в себя шестереночный датчик, соединенный с КПП, и любой из электронных датчиков, сигнал от которых и служит для измерения скорости автомобиля).

Что касается скоростных узлов, то их разнообразие меньше:

• Модифицированные скоростные узлы магнитоиндукционного типа с индикацией с помощью магнитоэлектрического прибора (миллиамперметра) — используются только в паре с обычным шестереночным ДСА;
• Счетные узлы на основе электронного блока и с индикацией с помощью миллиамперметра — работают только в паре с электронными и комбинированными датчиками.

В модифицированных магнитоиндукционных скоростных узлах изменение направления силовых магнитных линий от вращающегося магнита измеряется с помощью специализированной микросхемы или датчика, этот сигнал усиливается и преобразуется электронным блоком, и подается на миллиамперметр. Величина тока, поступающего на прибор, пропорциональна скорости движения автомобиля, поэтому стрелка отклоняется на ту или иную отметку спидометра.

В скоростных узлах второго типа электронный блок преобразует сигнал, поступающий непосредственно от датчика скорости, а индикация скорости производится так же, как описано выше — с помощью миллиамперметра.

Важно отметить, что в электромеханических спидометрах используются классические барабанные одометры. Их привод осуществляется с помощью шаговых электродвигателей, а управление двигателем обеспечивается тем же электронным блоком, который управляет спидометром.

Сегодня наибольшее применение получили электромеханические спидометры с электронными датчиками. Они обеспечивают более точные показания, просты в настройке и калибровке (например, при установке нового спидометра или спидометра иного типа, чем был установлен ранее, его калибровка производится с помощью специального сканера без вмешательства в механическую и электронную часть), а передача сигналов от датчиков осуществляется по проводам, которые более удобны и надежны, чем гибкий вал обычных спидометров. При этом в современных автомобилях может использоваться несколько датчиков скорости (обычно это датчики ABS), которые повышают точность измерения скорости и надежность работы спидометра в целом.

Устройство и работа электронного спидометра

В сущности, электронный спидометр отличается от электромеханического тем, что в нем установлен полностью электронный одометр с цифровой индикацией. В остальном спидометры идентичны. В настоящее время именно электронные спидометры получили наибольшее распространение, они устанавливаются как на легковые, так и на грузовые автомобили и иную технику.

Такую популярность этого вида спидометров легко объяснить их надежностью и большей защищенностью. Дело в том, что «скрутить» показания одометра, установленного в обычном механическом или электромеханическом спидометре, без особого труда может каждый водитель, а изменить показания электронного одометра можно только с помощью специального оборудования. Поэтому сегодня даже в старых автомобилях при установке тахографа (прибора для записи скоростного режима автомобиля и пройденного пути) или системы контроля транспорта рекомендуется устанавливать и новые электронные спидометры, защищенные от постороннего вмешательства.

Нужно отметить, что сегодня наибольшее распространение имеют электронные спидометры с традиционной стрелочной индикацией, а приборы с цифровой индикацией являются редкостью. Почему так? Дело в особенностях нашего восприятия: положение стрелки, даже изменяющееся, воспринимается проще и быстрее, чем цифровая индикация скорости. Мы легко оцениваем скорость автомобиля по стрелке, которая может колебаться, но не способны сразу осознать скорость, выраженную в двух или трех постоянно изменяющихся цифрах. Поэтому датчики со стрелками вряд ли когда-нибудь потеряют свою актуальность.

Особенности эксплуатации спидометров

У спидометров есть одна особенность — они имеют довольно высокую погрешность измерения, при этом точность измерения зависит от ряда факторов.

Наибольшей погрешностью обладают спидометры с механическим приводом (с шестереночным датчиком), причем с течением времени неточность показаний прибора повышается. Это связано с износом шестерни датчика и в некоторой степени с износом шестерни привода датчика на вторичном валу КПП. Погрешность может достигать 10% и более, а в какой-то момент датчик и вовсе перестанет нормально работать. Электронные спидометры с импульсными или индукционными датчиками лишены этого недостатка, так что они отличаются лучшей точностью.

Но никакой из типов спидометров не застрахован от ошибок, возникающих вследствие различных факторов. Например, погрешность в 2,5% и более возникает при установке на автомобиль колес уменьшенного или увеличенного диаметра, а также при езде на спущенных покрышках. Ошибка возникает из-за того, что датчики скорости отсчитывают количество оборотов, совершенных вторичным валом или валом привода ведущего колеса за единицу времени. Так, при уменьшении диаметра колес (или при слишком низком давлении в покрышках) количество оборотов вторичного вала КПП, совершенное за километр пути, будет больше, чем при езде на колесах увеличенного диаметра. А значит, на колесах малого диаметра спидометр будет показывать увеличенную скорость, а одометр будет отсчитывать увеличенный пробег.

Дополнительную погрешность измерения скорости и пройденного расстояния дают спидометры на переднеприводных автомобилях. Дело в том, что скорость вращения переднего колеса неодинакова при разных углах поворота угла: при повороте влево показания уменьшаются, при повороте вправо — увеличиваются (речь идет, напомним, о левом переднем колесе).

Однако даже на автомобилях, оснащенных колесами рекомендованного диаметра, спидометр может давать погрешность до 10%. Максимальная ошибка возникает на больших скоростях (до 200 км/ч и более) — спидометр завышает показания на 10-20 км/ч., однако при скоростях до 60-70 км/ч показания прибора точные. Эта погрешность вносится в спидометры осознанно в целях безопасности — высокие показания заставляют водителя снизить скорость, да и в реальных условиях показания спидометра более 120 км/ч, в общем-то, и не нужны, а в городе практический предел показаний и вовсе лежит в пределах 40-60 км/ч.

Особое внимание необходимо уделять выбору нового спидометра, который будет установлен на автомобиль в случае поломки старого. Необходимо ставить те спидометры и датчики, которые рекомендованы производителем автомобиля, в противном случае прибор будет выдавать показания с большой ошибкой. Современные электронные спидометры в этом плане более универсальны — их можно настроить (прописать в компьютере автомобиля) с помощью специального прибора.

При эксплуатации автомобиля необходимо помнить об этих особенностях, а при поломке спидометра как можно скорее делать его ремонт или замену. И в этом случае у водителя не будут возникать проблемы с соблюдением скоростного режима и противоречия с приложениями к ПДД.
